電線電纜行業新需求

Javachem?CT是佳華精化開發的一款應用于低煙無鹵阻燃線纜中的高性能納米黏土成炭劑母粒。通過有機插層改性納米黏土，輔以特殊剝離工藝，在極低的添加量下達到成炭目的的同時，顯著提升分散性能、阻燃性能，更經濟環保。

低煙無鹵料痛點

低煙無鹵電纜料目前大多是以聚烯烴材料為基體樹脂，它的主要特征為所有的材料中不含鹵素，且在燃燒時釋放的煙霧量很少。為達到這兩個關鍵要素，在低煙無鹵電纜料生產過程中，通常會添加大量的無鹵阻燃劑。

常規的低煙無鹵阻燃料使用的阻燃劑一般為氫氧化鎂、氫氧化鋁，通常要達到60份以上，才能達到很好的阻燃性，但這也直接導致了一系列加工問題的出現。

◆大量的氫氧化鋁、氫氧化鎂等無機阻燃劑的加入，使體系流動性變差，加工過程中摩擦生熱導致溫度升高，導致線纜料的加工性能大大降低。

◆無機阻燃劑及填料與聚烯烴相容性差，導致材料的物理機械性能、電氣性能大大劣化。

◆納米黏土是片層結構，分散難度很大，極易團聚，從而導致成炭效率降低，阻燃批次間穩定性差。

如何應對挑戰

為了實現其阻燃性和物理機械、加工等性能方面的平衡，使材料能充分滿足最終使用的技術要求，建議在阻燃體系中添加Javachem?CT高性能納米黏土成炭劑母粒，與氫氧化鋁等阻燃劑協效阻燃，成炭結殼，增強炭層的致密性和強度，提高材料的綜合性能。

Javachem?CT高性能納米黏土成炭劑母粒

Javachem?CT高性能納米黏土成炭劑母粒是由有機插層改性納米黏土制備而成，可以廣泛應用于低煙無鹵阻燃線纜中。極低的添加量下即可提高成炭效率，二維的有機插層改性納米黏土增強了炭層的致密性和強度，達到阻隔成炭、減少熱釋放和抑煙的作用，阻燃性能顯著提高。同時母粒狀態與樹脂更好混合均勻，對力學性能影響小。

Javachem?CT高性能納米黏土成炭劑母粒適用于需達到阻燃B1級別線纜料（聚烯烴材料）、其它熱塑性彈性體或塑料合金，典型添加量為2.0%～6.0%。

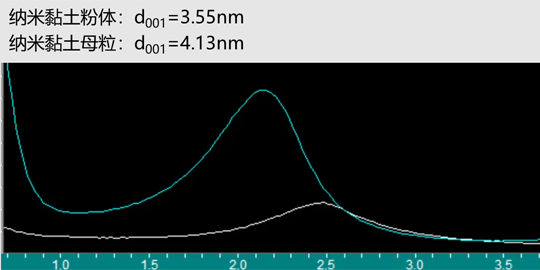

Javachem?CT高性能納米黏土成炭劑母粒與純納米黏土相比，層間距進一步增加，使得納米黏土處于半剝離狀態，在線纜料共混過程中，極易剝離，實現納米融合，發揮更好的阻隔、成炭、阻燃、力學性能。

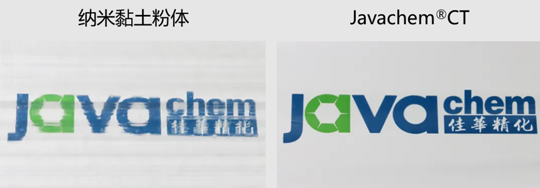

分散性能對比

相同有效含量下，使用Javachem?CT高性能納米黏土成炭劑母粒，能夠顯著提升材料的分散均勻性。

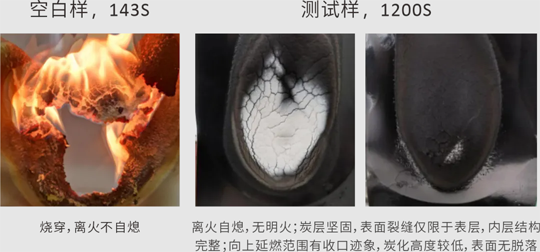

單根燃燒測試

添加4%的Javachem?CT，燃燒時，樣條表面能夠形成顯著的炭化層，有效阻隔火焰，達到防火燒穿的效果。

成炭性能對比

添加4%的Javachem?CT，燃燒時，材料表面形成致密、堅固的炭層，阻隔火焰和熱量，顯著提升阻燃性能。

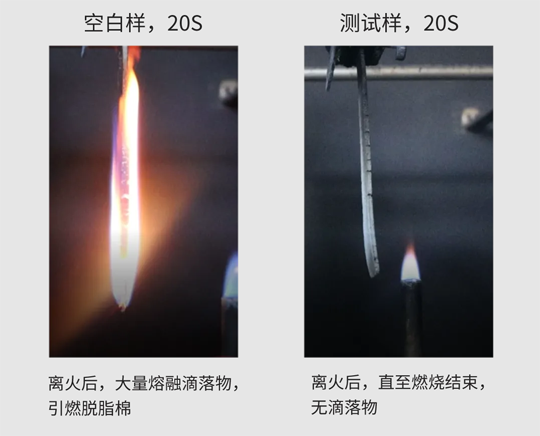

阻燃抗滴落性能對比

添加4%的Javachem?CT，燃燒時，材料的滴落狀況明顯改善。

銷售支持與服務

劉浴淮

浙江佳華精化股份有限公司

電話：15158700425

官網：www.javachem.com

郵箱：lyh@javachem.com
